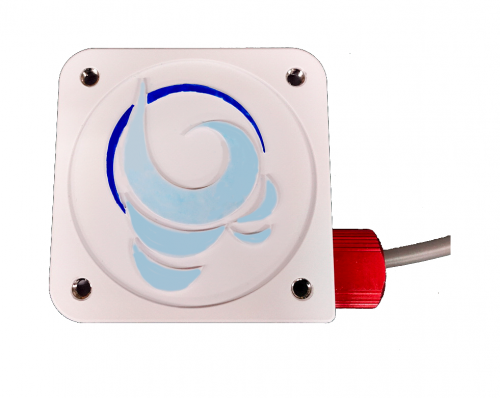

水中で光、磁気を検出する際に利用できるセンサユニットです。

可動部分の位置検出、スイッチングなどにご利用いただけます。

使用可能深度：～ 3,500m
磁気センサインターフェース： 3.3V　I2C（10bit）
光センサインターフェース： 3.3V　アナログ出力（最大5000lx）
サイズ： 60mm（タテ）×60mm（ヨコ）×25mm（厚さ）

Wiring to Arduino Uno

#include <Wire.h>

//
// 光磁気センサ作動確認用
// レジスタアドレス0x0～0x4,0xbのデータを0.5s毎に順に読み出してシリアル出力する
// アドレス0x0,0x01がADC結果
//

int s_addr = 0x56; // Slave address : デフォルト
//int s_addr = 0x57; // 基板上でショートした場合
int wd_addr = 0x0;

void setup() {
// put your setup code here, to run once:

Wire.begin();
Serial.begin(115200);
}

void loop() {
// put your main code here, to run repeatedly:

int lower, upper;
int data = 0x0000;

// Lower
Wire.beginTransmission(s_addr);
Wire.write(0x00);
Wire.endTransmission(false);

Wire.requestFrom(s_addr, 1);
lower = Wire.read();
// Serial.print(“Lower: 0x”);
// Serial.println(lower, HEX);

// Uppwer
Wire.beginTransmission(s_addr);
Wire.write(0x01);
Wire.endTransmission(false);

Wire.requestFrom(s_addr, 1);
upper = Wire.read() & 0x03;
// Serial.print(“Upper: 0x”);
// Serial.println(upper, HEX);

data = (upper << 8) | lower;

Serial.print(“MAG Data: “);
Serial.println(data);

Serial.print(“LIGHT: “);
Serial.print(analogRead(A0) * 5.0 / 1023.0);
Serial.println(“V“);

/*
if(wd_addr == 0x4)
wd_addr = 0xb;
else if(wd_addr == 0xb)
wd_addr = 0x0;
else
wd_addr += 1;
*/

delay(1000);

// delay(500);
}
